某110kV變電站直流電源告警系統提示蓄電池電壓故障，為快速判斷電池狀態，使用蓄電池內阻測試儀測量電池電壓、內阻、電池容量以及連接片的阻值進行分析判斷。

長按蓄電池內阻測試儀電源開關，打開主界面，根據需要選擇單節測量、批量測量、數據處理、系統設置等。若待測蓄電池數量較多，可選擇批量測試。

該變電站直流蓄電池1組共104節2V200Ah圣陽蓄電池。打開參數設置界面，設置電壓為2V，電池類型200Ah，站號為工作票號，電池組號為1，電池節數為104。

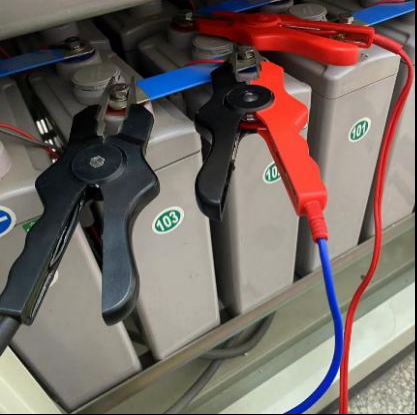

參數設置完成后開始接線。接線方式有兩種：

1.黑夾子接相鄰電池的正極

  黑紅夾接被測電池負極，紅夾接被測電池正極。

2.黑夾和黑紅夾接被測電池負極，紅夾接被測電池正極

  選擇其中一種接線方式接線完成后，點擊開始測試，通過測得的電壓、電阻、電池容量及連接片的阻值，判斷電池的性能和連接情況，迅速排查出是電池連接片沒擰緊，造成電路阻抗過高引發告警，立即快速處理，最大程度上減小影響。
