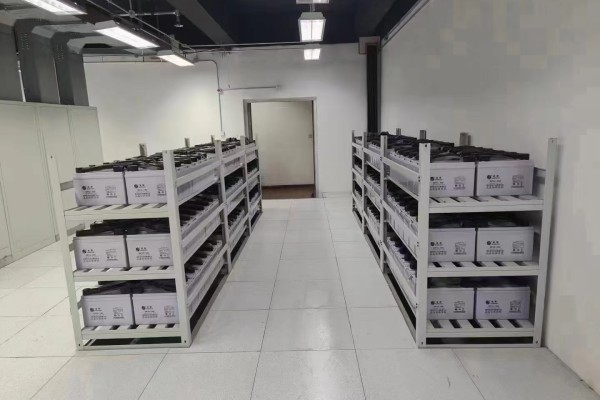

UPS不間斷電源最簡單的設計方案一般由 UPS電源主機/備用直流電池組/電池柜及配件組成，備用延時電池組在整體組成價值占比40-50%左右，UPS備用電池組按照客戶需求的延時要求配置合理的電池容量及數量也是弱電機房預算中的關鍵點。

按照常用的計算方法以及適合的UPS不間斷電源容量段分為容量估算方法和恒功率配置方法。

一、容量估算法（適用于1-20KVA(負載900W-18KW)UPS主機配置）

（1）確認UPS不間斷電源主機容量 舉例為 6KVA

（2）確認UPS電源備用電池組延時時間要求 2個小時

（3）計算公式：

電池容量=UPS主機容量（VA)*延時時間（H)/UPS直流電壓（VDC)

 62.5AH= 6000VA*2H/192VDC

（4）上一步驟中62.5AH也就是蓄電池的容量規格 12V62.5AH ,一般常用的電池型號為12V17AH/24AH/38AH/65AH/100AH/150AH/200AH,按照就近原則選擇12V65AH為備用電池組的規格。

（5）根據UPS直流電壓為192VDC,可以看到UPS默認直流電池組數量為16只，此次2小時配置方案也就是UPS不間斷電源6KVA+16只12V65AH蓄電池構成的電池組一起組成。

二、恒功率配置方法（適用于30KVA及以上(負載27KW及以上)）

（1）計算因子

 P總 UPS視在功率（VA）         P  電池總需求功率（W）

 V總  浮充總電壓                     V浮 12V或2V單體浮充電壓

Pc 每個單格放電功率（W/cell） Pb 12V電池放電功率（W/battery）

Pf 輸出功率因數                      η 逆變器效率

K 可靠性系數（1.0,1.25）         Sn 電池串?dāng)?shù)節數

Pn 電池組并聯數（1,2,3,4）       t 備電時間

（2）計算步驟

電池總需求功率P＝K*P總* Pf/η

計算電池串聯數Sn= V總 / V浮

單體電池放電功率Pb=P/(Sn* Pn)；

每個單格放電功率 Pc=Pb/6 計算Pn= 1，2，3，4時Pb 或 Pc

（3）查表選型

12V電池恒功率放電數據表，選擇在相應后備時間及截止電壓下性能滿足的電池規格。

三、說明

以上計算適配于2小時延時方案最大為100KW;1小時延時方案最大為200KW;30分鐘延時方案最大為300KW；20分鐘延時方案最大為400KW；15分鐘延時方案最大為500KW；10分鐘延時方案最大為600KW。
