共用電池組好處：

在圖1中的共用電池組并機系統中，如果是100KVA+100KVA并及系統，電池組要保證停電供應1h（電池?cái)M配4組100AH/12V）。當市電異常時，電池組分別向UPS1和UPS2的逆變器供電，當市電異常時，而且假設UPS1中的逆變器1故障，則此時整個電池組可以保證剩下的UPS2的逆變器2工作1h,如圖1所示。

當采用分開電池組工作室，若出現以上問題，見圖2.此時，只能由電池組2向逆變器2供電，時間只有0.5h，可見供電時間相對電池共用系統少了0.5h，這也就是共用電池組最大且唯一的好處。

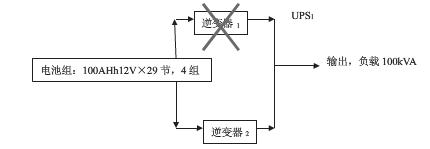

圖1  市電異常，共用電池組向逆變器供電

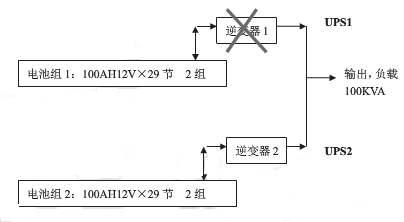

圖2  市電異常，分開電池組向逆變器供電

共用電池組存在的問題：

1、并機系統中，一般逆變器之間回油通信線進行均流控制，但是整流器之間并沒有通信線進行均流控制，在圖3的共用電池系統中，實際是把2臺UPS的蒸餾直接并聯在一起了，這樣在擴容應用中，因?yàn)?臺整流器沒有均流控制，容易導致一臺整流器過載，而另外一臺也帶不動，導致整個系統的整流故障轉向電池組放電。

2、共用電池組即使用于冗余備份系統中，當一臺UPS的整流器故障，尤其是電壓失控，則整個電池組將面臨災難性后果，可能因過充電而導致所有電池組報廢。

3、從維護的角度，在電池維護時，若是采用共用系統，則必須將正負極都斷開，二電池組一般只在正極設有空氣開關。若正負極都接空氣開關，則電池回路可靠性下降，若是采用分開的電池組，維護不存在這樣的問題。

4、對于系統要求電池供電時間不長而共用一組電池組的情況，則問題更大。一般UPS系統出現問題，有很大部分都是電池組引起。因此，共用一組電池組的情況，會導致整套并機系統的可靠性大大下降，一旦市電異常，只要電池組的一個電池有問題，將導致UPS無輸出，后果也是災難性的。

可見，采用共用電池組的好處，只是在停電時有1臺UPS的逆變器故障時，可多提供1倍的供電時間，但是其可靠性會相對分開電池組的情況低很多。UPS的逆變器在停電時故障的概率相對還是比較低，損失也只是減少一半的供電時間，相對整個系統斷電還是好很多。所以，對于系統要求可靠性較高的用戶，建議還是將電池組分開，最好不要共用，以免犧牲并及系統的可靠性。
